【題目】如圖所示，R1是阻值為10Ω的定值電阻，R2為滑動變阻器，燈泡上標有“6V 3W"字樣，它兩端的電壓不能高于額定電壓的20%，假設燈泡的電阻不隨其兩端電壓的變化而變化．當斷開S2，閉合S、S1時，燈泡恰好正常發光，而滑動變阻器的滑片P置于中點時，斷開S1，閉合S、S2，電壓表的示數變化了1V．求：

（1）燈泡的電阻；

（2）電源的電壓；

（3）電路消耗的最大電功率；

（4）滑動變阻器可能的最大阻值（計算結果取整數）．

【答案】(1)12Ω (2)11V (3)6.6W (4)28Ω或14Ω

【解析】

本題考查較為復雜的動態電路，主要應用歐姆定律、功率的公式來解決

(1)燈泡的電阻

(2)開關S2斷開，S、S1閉合時，燈泡和電阻R1串聯，R2斷路，且燈泡正常發光，故電路中的電流

R1兩端的電壓

電源電壓

(3)當燈泡兩端的電壓最大時，電路消耗電功率最大。此時，燈泡的最大電壓

電路中電流

最大電功率

(4)滑片P置于變阻器中點，S1斷開，S、S2閉合時，燈泡與R2串聯，R1斷路。

若，則燈泡兩端電壓

變阻器的電壓

根據串聯電路的特點有

即是

所以

R2=28Ω

若，則燈泡兩端電壓

變阻器的電壓

根據串聯電路的特點有

即是

所以

R2=14Ω

故滑動變阻器可能的最大阻值是28Ω或14Ω。

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】如圖所示是一種稱為電位器的變阻器，A、B、C是它的三個接線柱，A、C分別與弧形電阻絲的兩端相連，B與金屬滑片相連。現將該電位器與燈泡串聯接入電路中，為了使滑片沿順時針轉動時燈泡變亮，下列有關電位器接線柱的接法中正確的是

A.連接A，CB.連接B，C

C.連接A，BD.只連接B

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】為探究“通電導體產的生熱量的多少與電阻的關系"，小明設計了如圖所示實驗電路。

（1）其中甲、乙兩個相同的瓶內分別裝有_______和初溫都相同的煤油，將選擇好的鎳鉻合金絲和錳銅絲浸沒在煤油中，通過比較__________________來確定產生熱量的多少。

（2）小華問小明“水比較容易獲得，干嘛不用水代替煤油？”。對于這個問題，小明給出了下列四種答案，你認為合理的是_________。

A.因?yàn)槊河陀蓄伾阌谟^察 B.因?yàn)槊河陀斜容^大的熱值

C.因?yàn)槊河陀斜容^小的密度 D.因?yàn)槊河陀斜容^小的比熱容

（3）實驗中，小明發現甲燒瓶中溫度計的示數升高得較快。這表明______的電阻較大（鎳鉻合金絲/錳銅絲）。

（4）由此得出結論：當導體_______和______相同時，導體電阻越大，導體產生的熱量越_____（多/少）。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】如圖甲所示的電路中，電源電壓為3V，當開關S閉合時，燈泡L1、L2正常發光。電流表A1、A2的示數分別如圖乙、丙所示，問：

（1）燈泡L1、L2兩端的電壓分別是多少？

（2）通過燈泡L1、L2的電流分別是多少？

（3）若燈泡L1的燈絲燒斷，電流表A1、A2的示數分別是多少？

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】我國正在實驗助推火箭無損回收技術：火箭將飛船推送至一定高度，箭船分離，火箭停止噴火、落向地面，接近地面時，火箭再次消耗燃料、向下噴火，并以2m/s的速度勻速下降，如圖所示．

（1）勻速下降時，火箭的動能________，重力勢能________（選填：“減小”“不變”或“增加”）．

（2）火箭上升的過程中，________能轉化為________能．

（3）火箭接近地面時，機械能______（選填：“減小”“不變”或“增加”），機械能發生這種變化的原因是_________．

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在“用電流表測電流”的實驗中，某同學接成如圖1所示的電路，閉合開關后，發現電流表的指針偏轉到如圖2所示的位置，于是他立即斷開開關，則他下一步應該采取的措施是_____；改正錯誤后，該同學再開關閉合，兩燈都發光，兩個電流表的指針?biāo)肝恢镁鶠閳D3所示，則通過燈L1的電流是_____。

查看答案和解析>>

科目：初中物理 來源： 題型：

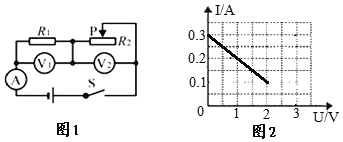

【題目】如圖1所示電路，電源電壓保持不變，閉合開關S、調節滑動變阻器阻值從最大變化到最小，R2的“I﹣U”關系圖象如圖2所示，求：

（1）滑動變阻器R2的最大阻值。

（2）定值電阻R1的值和電源電壓。

（3）在圖2中，作出R1的I﹣R關系圖象。

查看答案和解析>>

科目：初中物理 來源： 題型：

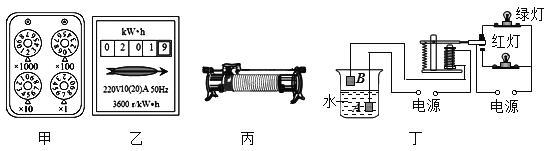

【題目】物理是以實驗為基礎的科學，請根據你掌握的實驗操作技能，完成下列各題。
