【題目】如圖所示的電路中，電源電壓保持不變，閉合開關S后，將滑動變阻器R的滑片向左移動，在此過程中（ ）

A、電流表示數變��；

B、燈泡L亮度變亮；

C、電壓表示數變大；

D、電路消耗的總功率變大。

【答案】A

【解析】

試題分析：由電路圖可知，燈泡L與滑動變阻器R并聯，電壓表測電源的電壓，電流表測干路電流．因電源電壓保持不變，所以，滑片移動時，電壓表的示數不變，故C錯誤；因并聯電路中各支路獨立工作、互不影響，所以，滑片移動時，通過L的電流和實際功率不變，燈泡的亮暗不變，故B錯誤；將滑動變阻器R的滑片向左移動，變阻器接入電路中的電阻變大，由可知，通過R的電流變小，因并聯電路中干路電流等于各支路電流之和，所以，干路電流變小，即電流表的示數變小，故A正確；由P=UI可知，電路消耗的總功率變小，故D錯誤．故選A．

練習冊系列答案
相關習題

科目：初中物理 來源： 題型：

【題目】小明同學用凸透鏡、蠟燭、光屏和光具座等器材完成“探究凸透鏡成像規律”的實驗。

（1）為了測出凸透鏡的焦距，小明將凸透鏡正對太陽光，用一個光屏在透鏡的另一側移動，直到光屏上得到一個最小最亮的光斑，測出光斑到凸透鏡的距離為10cm，則該透鏡的焦距為_____cm。

（2）將蠟燭、凸透鏡、光屏依次放在光具座上，點燃蠟燭后，無論怎樣移動光屏都不能在光屏上得到像，請你指出其中一條可能的原因：_____；

（3）重新調整后，把蠟燭放在距凸透18cm處，在凸透鏡的另一側移動光屏，能在光屏上得到一個倒立、_____的實像（填“放大”、“縮小”、“等大”），生活中_____（填“照相機”、“投影儀”或“放大鏡”）就是利用這一成像規律工作的。

（4）實驗中，屏上已成清晰的像，此時固定蠟燭，換用一個焦距略小一些的凸透鏡進行實驗，則光屏需向_____（填“靠近”或“遠離”）凸透鏡的方向移動，才能在光屏上再次成清晰的像。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小明利用標有“6 V 6 W”的燈泡L1和“6 V 3 W”的燈泡L2進行實驗。如圖甲所示，OA、OB分別為通過燈泡L1和L2中的電流隨兩端電壓變化關系的曲線。當L2兩端的電壓為4 V時，L2的電阻為____Ω；現將兩燈接入圖乙所示電路中，當開關S閉合后其中一個燈泡恰好正常發光時，則此時消耗的總功率為____W。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】小組同學分別測出了甲、乙電動小車作直線運動的路程和時間，并依據數據作出了相應的路程—時間圖像，如圖所示。

(1)觀察圖甲可知，甲車在作______（選填“勻速”或“變速”）直線運動。甲車通過0.6米的路程所用時間為____s。

(2)比較圖甲、乙，甲車的速度____乙車的速度(選填“大于”、“等于”或“小于”)。

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】中國目前已成為機器人與智能裝備產業全球最大的應用市場，在第二屆中國國際機器人及智能制造裝備論壇暨博覽會上，如圖所示是送餐機器人工作時在水平地面上勻速前行．下列說法正確的是

A. 餐盤中的食品受到了平衡力作用

B. 餐盤相對于機器人是運動的

C. 機器人在水平地面勻速前行過程中機械能一直在增大

D. 機器人在水平地面勻速前行時不受摩擦力的作用

查看答案和解析>>

科目：初中物理 來源： 題型：

【題目】在測定額定電壓為“2.5V”小燈泡電功率的分組實驗中：

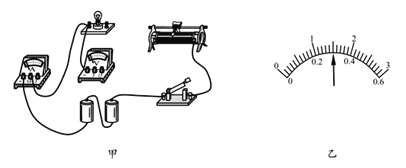

（1）請用筆畫線代替導線，將圖甲中的實物電路連接完整__________．

（2）小明閉合開關后，發現燈泡不亮，電流表無示數，電壓表有示數，則故障可能是____________．排除故障后，移動滑片使小燈泡正常發光，此時電流表示數如圖乙所示，則小燈泡額定功率為____________W.

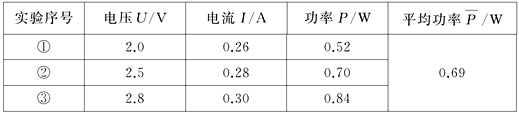

（3）小華在進行實驗數據處理時，算出了小燈泡的平均功率（如下表），你認為這樣處理數據是________（合理／不合理）的，理由：____________.
