Question

【題目】小麗同學用焦距為15cm的凸透鏡做“探究凸透鏡成像的規律”實驗：

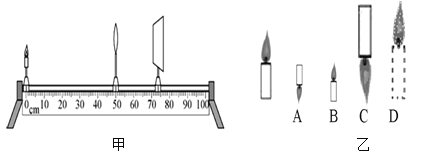

（1）如圖甲所示，實驗前應調節燭焰、凸透鏡、光屏三者的中心，使它們在 高度上。

（2）實驗過程中，當蠟燭與凸透鏡的距離如圖甲所示時，在光屏上可得到一個清晰的倒立、 的實像，生活中利用這個規律制成的光學儀器是 。

（3）實驗過程中，小麗發現當蠟燭成實像時，物距減小，像距與像都 （選填“變大”“變小”或“不變”）。

（4）實驗過程中，隨著蠟燭的燃燒，可觀察到光屏上的像向 （填“上”或“下”）移動。

（5）通過實驗觀察可知，在圖乙中左邊的蠟燭通過凸透鏡不可能形成的像是 。（填符號）

Answer 1

【答案】（1）同一 （2）縮小 照相機 （3）變大 （4）上 （5）B

【解析】為了使像成在光屏的中央，實驗前應調節燭焰、凸透鏡、光屏三者的中心，使它們在同一高度上。

實驗過程中，當蠟燭與凸透鏡的距離如圖甲所示時，物距大于二倍焦距，在光屏上可得到一個清晰的倒立、縮小的實像，生活中利用這個規律制成的光學儀器是照相機。

實驗過程中，小麗發現當蠟燭成實像時，物距減小，像距與像都變大。

實驗過程中，隨著蠟燭的燃燒，蠟燭變短，因為通過光心的光線傳播方向不變，可觀察到光屏上的像向上移動。

通過實驗觀察可知，在圖乙中左邊的蠟燭通過凸透鏡可以成倒立的實像和正立的虛像，不可能形成的是正立的實像，即不可能形成的像是B。
