某型號天然氣泄漏檢測儀器的電路如圖甲所示，圖甲中R為氣敏電阻，其阻值R與天然氣濃度β的變化關系如圖乙所示，已知R0為定值電阻，電源電壓恒定不變，用此儀器檢測天然氣是否泄漏，則下列判斷正確的是（ �。�
A． 天然氣濃度增大時，電壓表示數變小
B． 天然氣濃度減小時，電流表示數變大
C． 天然氣濃度增大時，電路中的電流與電源電壓的乘積變小
D． 無論天然氣濃度怎樣變化
，電壓表與電流表示數的比值不變
D
詳解：由圖乙可知?dú)饷綦娮璧淖柚惦S天然氣濃度的增大而減小，故由歐姆定律可得電路中電流增加，即電流表示數增大，由U0=IR0可知，定值電阻兩端的電壓會增大，即電壓表的示數會變大；電路中的電流與電源電壓的乘積變大；所以A
、C說法錯誤；由圖乙可知?dú)饷綦娮璧淖柚惦S天然氣濃度的減小而升高，故由歐姆定律可得電路中電流減小，即電流表示數減小，但是根據歐姆定律知電壓表與電流表示數的比值為R0的阻值，而R0為定值電阻，阻值不變，所以B說法錯誤，D說法正確。
| 年級 | 高中課程 | 年級 | 初中課程 |
| 高一 | 高一免費課程推薦！ | 初一 | 初一免費課程推薦！ |
| 高二 | 高二免費課程推薦！ | 初二 | 初二免費課程推薦！ |
| 高三 | 高三免費課程推薦！ | 初三 | 初三免費課程推薦！ |
科目：初中物理 來源： 題型：
如圖所示的家庭照
明電路，已知其中一只燈泡的燈頭接線處存在故障。電工師傅為查明故障，在保險絲處接入一只“220V 40W”的燈泡L 0．當只閉合開關S、S 1 時，燈泡L 0 和L 1 都呈暗紅色（比正常發光狀態暗得多）；當只閉合開關S、S 2 時，燈泡L 0 正常發光，L 2 不發光。由此可以確定 （ ）
A．L 1 燈頭接線處斷路 B．L 1 燈頭接線處短路
C．L 2 燈頭接線處斷路 D．L 2 燈頭接線處短路
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖1所示電路中，R1是滑動變阻器，R2是定值電阻，電源兩端電壓為6V保持不變。
⑴請根據實物連接圖在虛線框內畫出電路圖。
⑵閉合開關S，當滑動變阻器滑片P從最左端滑到最右端時，電壓表示數隨電流變化的圖像如圖2所示，則滑動變阻器的最大阻值是 Ω。
查看答案和解析>>
科目：初中物理 來源： 題型：
滑動變阻器能夠改變連入電路的電阻，但不能表示出連入的阻值，能夠表示出阻值的變阻器叫做變阻箱。圖甲是實驗室用旋盤式電阻箱的面板，上有兩個接線柱、四個旋盤。使用時，把兩個接線柱接入電路，調節旋盤就能得到0～9999Ω之間的任意阻值，各旋盤對應的指示點（圖中的小三角）的示數乘以面板上標記的倍數，然后加在一起，就是接入電路的阻值，例如，如圖甲所示電阻箱的示數為3608Ω．
利用電流表和電阻箱，不用電壓表也能測量電阻。圖乙為該實驗的電路圖，其中Rx為待測電阻，R為電阻箱，S為單刀雙擲開關。
主要步驟：
A．把開關S拔至a點讀出電流
表示數I a
B．讀出電阻箱示數R
C．根據
電路圖連接實物電路，并將電阻箱阻值調至最大
D．把開關S撥至b點，調節電阻箱，使電流表示數I b 等于I a
（1）上述步驟的合理順序是 CADB。（填序號）
（2）步驟B中電阻箱調節后的示數如圖丙電阻箱的阻值是 35Ω．
（3）請用歐姆定律推導R x 的表達式 。（要求寫出推導過程，用所測物理量表示）
（4）該實驗中不能用滑動變阻器代替電阻箱，是因?yàn)?u> 。無法從滑動變阻器上直接讀出電阻
查看答案和解析>>
科目：初中物理 來源： 題型：
某同學要測量電阻R x 的阻值，實驗室提供的器材有：電源、已知電阻R 0 ，電壓表、未知電阻R x 、單刀雙擲開關各一個，導線若干。
（1）在方框內畫出實驗電路圖（要求：不拆開電路）。
（2）寫出簡單的實驗步驟；
（3）寫出R x 的表達式，R x = 。
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖所示電路，電源電壓保持不變，其中R0、R1為定值電阻，閉合開關，當把滑動
變阻器的滑片從右端調到左端過程中，下列說法中正確的是( )
A．電流A示數變小 B．電壓表V1示數變小
C．電壓V2示數變小 D．R0兩端的電壓變小
查看答案和解析>>
科目：初中物理 來源： 題型：
如圖所示的電路，滑動變阻器的滑片在移動過程中，電壓表的示數變化范圍是0～4V，電流表的示數變化范圍是0.5～1.5A，則電阻R的阻值為_(kāi)___4Ω，變阻器R/的最大值是____8Ω，電源的電壓是____6V．
查看答案和解析>>
科目：初中物理 來源： 題型：
哈大高鐵列車設計速度為350 km / h，電力動車組的功
率為8800 kW，動車組運行時把 電 _______能轉化為 機械能，列車全程運行時間約0.5h，消耗的電能為 _________4400kW·h．
查看答案和解析>>
科目：初中物理 來源： 題型：

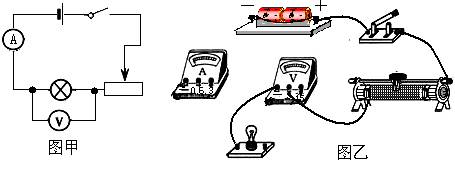

某同學測量一只額定電壓為2.5 V的小燈泡的電功率，他設計的電路如圖甲所示。
（1）請根據圖甲將圖乙中的實物電路連接完整（導線不允許交叉）。
（2）閉合開關前，滑動變阻器的滑片應滑到最_______（填“左”或“右”）端。閉合開關后，調節滑動變阻器，當電壓表的示數為2.5 V時，電流表的示數為0.28 A，小燈泡的額定功率為_(kāi)______W
．繼續調節滑動變阻器，當它連入電路的阻值最小時，電壓表的示數為2.7 V，電流表的示數為0.29 A，小燈泡的實際功率為_(kāi)______W．
查看答案和解析>>
