【題目】如圖所示電路,電阻R1=10Ω,R2=20Ω。開關S由斷開到閉合,電壓表V的示數 ,電流表A1的示數 以上兩空選填“變大”“變小”或“不變”,此時電流表A的示數與電流表A1的示數之比為 。

【答案】變大;不變;3:2

【解析】

試題分析:由電路圖可知,當開關S斷開時,電路為R1的簡單電路,兩電流表測電路中的電流,電壓表被短路;當開關S閉合時,兩電阻并聯,電壓表電源的電壓,電流表A1測R1支路的電流,A測干路電流;因開關閉合前電壓表被短路,開關閉合后測電源的電壓,所以,電壓表V的示數變大,因并聯電路中各支路獨立工作互不影響,所以,閉合開關前后,A1的示數不變;因并聯電路中各支路兩端的電壓相等,所以,由I=U/R可得,兩支路的電流之比:I1/I2=U/R1/U/R2=R2/R1=20Ω/10Ω=2/1,因并聯電路中干路電流等于各支路電流之和,所以,兩電流表的示數之比:IA/IA1=I1+I2/I1=2+1/2=3/2。

練習冊系列答案
相關習題

科目:初中物理 來源: 題型:

【題目】小亮和同學們一起討論關于彈力的問題,同學們提出了下面幾種看法,其中正確的是(

A.同一個物體受到的彈力越大,它的形變就越大

B.兩個物體不接觸也可能有彈力

C.平時我們所說的壓力、拉力、支持力都屬于彈力

D.先有形變,然后才有彈力

查看答案和解析>>

科目:初中物理 來源: 題型:

【題目】電流通過導體時會產生多種效應, 我們可以根據產生的效應來判斷______的存在.電流通過燈泡時,燈絲變熱而發光,這是電流的____________效應.

查看答案和解析>>

科目:初中物理 來源: 題型:

【題目】【2016山東泰安卷】關于物理實驗的測量,下列說法正確的是

A彈簧測力計必須豎直使用

B長度測量結果的倒數第一位代表所用刻度尺的分度值

C如果砝碼磨損,會使托盤天平測量的結果偏小

D測量平均速度實驗中,斜面的坡度要小

查看答案和解析>>

科目:初中物理 來源: 題型:

【題目】1911年,荷蘭物理學家昂內斯發現,當水銀的溫度降到-269℃時,其電阻會完全消失,這種現象叫做 “超導現象”.人們把具有這種現象的物體叫做_______,把超導體由常態轉變?yōu)槌瑢?dǎo)態的溫度稱為臨界溫度,超導體在臨界溫度下電阻為_______,請舉一應用超導體的例子______________

查看答案和解析>>

科目:初中物理 來源: 題型:

【題目】人類的眼睛好像一架相機,通過調節晶狀體的凹凸程度可以使遠近不同的物體在視網膜上成清晰的像眼睛調節的兩個極限點叫做遠點和近點,正常人眼睛的遠點在無限遠,近點大約是10 cm處,正常眼睛觀察近處物體最清晰而又不疲勞的距離大約是25 cm,這個距離叫明視距離,根據上文,你認為正常人眼睛的觀察范圍是

A0--10cm B10--25cm

C25cm--極遠處 D10cm--極遠處

查看答案和解析>>

科目:初中物理 來源: 題型:

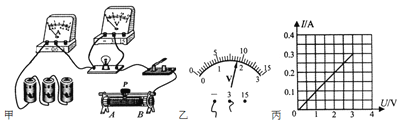

【題目】在測量小燈泡正常發光時的電阻的實驗中,選用的電源電壓為45V,小燈泡的額定電壓為25 V,圖是未連接完整的實驗電路。
